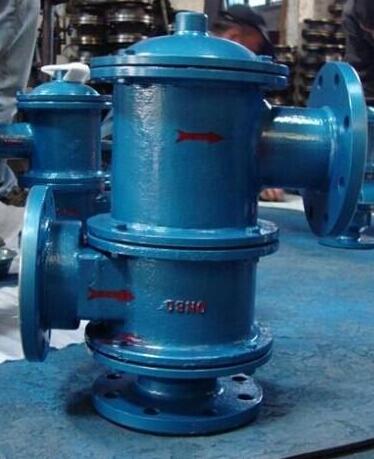

HX7,HXF7带接管阻火呼出阀,单呼阀,呼吸阀
HX7、HXF7带接管阻火呼出阀、单呼阀、呼吸阀是固定在储罐顶上的通风装置，用来维持储罐气压平衡，以保证罐内压力的正常状态，防止罐内超压或超真空室储罐遭受损坏，也可减少罐内液体挥发损耗。是储罐不可缺少的安全设施。
HX7、HXF7带接管阻火呼出阀产品说明
HX7、HXF7带接管阻火呼出阀、单呼阀、呼吸阀是固定在储罐顶上的通风装置，用来维持储罐气压平衡，以保证罐内压力的正常状态，防止罐内超压或超真空室储罐遭受损坏，也可减少罐内液体挥发损耗。是储罐不可缺少的安全设施。HX7、HXF7带接管阻火呼出阀设计规范
据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：甲、乙类液体的固定顶罐，应设阻火器和呼吸阀。而我国呼吸阀产品类型单一，还满足不了石油化工各部门的需求。为了解决上述问题，我公司研制开发了HX型带接管阻火呼出阀、单呼阀、呼吸阀，该呼吸阀类型多，规格齐全，结构紧凑、重量轻、通风量大、泄漏小等优点。该产品有单呼阀，单吸阀，呼吸阀，各种结构形式均可与阻火器组合构造，也可配制所需的接管。制造标准：GB5908-86；SY7511-87法兰标准：HG20592-97；JB/T78-94检验标准：SY/T0511-1996《石油储罐呼吸阀》；API2000 HX7、HXF7带接管阻火呼出阀型号编制
HX7、HXF7带接管阻火呼出阀代号说明
| 代号 | 类型 | 代号 | 类型 |
| HX1 | 带接管呼吸阀 | HXF1 | 带接管阻火呼吸阀 |
| HX2 | 带双接管呼吸阀 | HXF2 | 带双接管阻火呼吸阀 |
| HX3 | 带吸入接管呼吸阀 | HXF3 | 带吸入接管阻火呼吸阀 |
| HX4 | 带呼出接管呼吸阀 | HXF4 | 带呼出接管阻火呼吸阀 |
| HX5 | 单呼阀 | HXF5 | 阻火单呼阀 |
| HX6 | 单吸阀 | HXF6 | 阻火单吸阀 |
| HX7 | 带接管阻火呼出阀、单呼阀、呼吸阀 | HXF7 | 带接管阻火呼出阀、单呼阀、呼吸阀 |
| HX8 | 带接管吸入阀、单吸阀、呼吸阀 | HXF8 | 带接管阻火吸入阀、单吸阀、呼吸阀 |
HX7、HXF7带接管阻火呼出阀零部件材料
| 代号 | 主体材料 | 阀盘/阀座 | 密封材料 |
| Ⅰ | ZG200-400 | 0Cr19Ni9 | F4 |
| Ⅱ | ZG0Cr18Ni9 | ZG0Cr18Ni9 | F4 |
| Ⅲ | ZG0Cr18Ni9Ti | ZG0Cr18Ni9Ti | F4 |
| Ⅳ | ZG0Cr18Ni12Mo2Ti | ZG0Cr18Ni12Mo2Ti | F4 |
| Ⅴ | ZAlsi7Mg | ZAlsi7Mg | F4 |
HX7、HXF7带接管阻火呼出阀通气量表
| 代号 | 规格mm | 50 | 80 | 100 | 150 | 200 | 250 |
| 压力等级P | 通气量m3/h |
| A | +355 | 25 | 60 | 90 | 190 | 340 | 500 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 |
| B | +980 | 30 | 70 | 100 | 200 | 380 | 600 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 |
| C | +1765 | 40 | 95 | 140 | 280 | 500 | 800 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 |
| 允许泄漏量m3/h | ≤0.04 | ≤0.4 |
HX7、HXF7带接管阻火呼出阀操作压力
| 等级 | A | B | C | D |
| 呼出压力 | +355Pa(36mmH2O) | +980Pa(100mmH2O) | +1765Pa(180mmH2O) | 由用户定 |
| 吸入压力 | -295Pa(30mmH2O) | -295Pa(30mmH2O) | -392Pa(40mmH2O) | 由用户定 |
HX7、HXF7带接管阻火呼出阀外形结构图
HX7、HXF7带接管阻火呼出阀主要外形尺寸
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| H（HX7） | 250 | 400 | 400 | 470 | 550 | 620 | 700 |
| H（HXF7） | 320 | 470 | 470 | 540 | 625 | 700 | 780 |
| H1（HX7） | 110 | 160 | 160 | 200 | 250 | 290 | 320 |
| H1（HXF7） | 180 | 270 | 270 | 270 | 320 | 370 | 400 |
| L | 300 | 420 | 420 | 520 | 650 | 760 | 880 |
| L1 | 165 | 250 | 250 | 320 | 400 | 480 | 550 |
HX7、HXF7带接管阻火呼出阀安装维护
1、带接管阻火呼出阀、单呼阀、呼吸阀安装在储油罐的最高点，以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐，呼吸阀安装于油罐顶板中央范围内；对于罐顶需要设隔热层的储罐，呼吸阀可安装在梯子平台附近。 2、带接管阻火呼出阀、单呼阀、呼吸阀出厂时，法兰密封面采用塑料保护盖，以免运输途中造成法兰密封面受损，货到现场安装时，务必要把法兰保护盖取掉，再垂直安装于储罐罐顶部。呼吸阀不可横放和倒置，若储罐顶部需要安装两个呼吸阀时，呼吸阀与罐顶中心应该对称安装。 3、带接管阻火呼出阀、单呼阀、呼吸阀安装于储罐上一般使用1-3个月，需要定期检查呼吸阀正负压阀盘工作是否灵活，呼吸阀在正常工作时，会发出“吸-吸-吸”的泄压排气的声音，否则，需要将呼吸阀顶部的阀盖打开，检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢，若有及时清理干净污垢，保证导杆运行自如。阀座密封面有无磨损，如有磨损需立即更换，以保证呼吸阀的正常安全运行。 4、带接管阻火呼出阀、单呼阀、呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当呼吸阀使用三年时间后，一般都需要更换呼吸阀内部的阀盘，导杆以及阀座的密封面，以保证呼吸阀正常工作，维持储罐的安全运行。上海博雷特阀门有限公司为您提供专业的解决方案，包括设计、定做、成套、运行、服务。以最低的成本生产质量最高的产品。下一道工序是上一道工序的用户。在每道工序里来创造质量，一切为用户服务。
