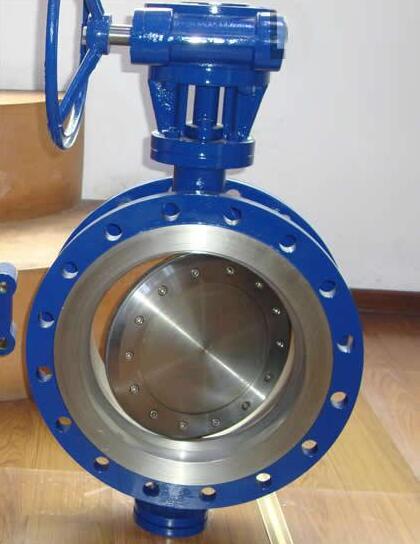

D343H美标法兰蝶阀

品牌：	博雷特
型号：	D343H美标法兰蝶阀
材质：	铸钢，碳钢，不锈钢
规格：	DN50-DN1200

13795450666

产品详情

D343H美标法兰蝶阀

D343H美标法兰蝶阀采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。

D343H美标法兰蝶阀产品说明

D343H美标法兰蝶阀采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。

D343H美标法兰蝶阀设计标准

设计标准	API609-83
法兰连接尺寸	ANSI B16.5
结构长度	ANSI B16.10-1992
压力试验:	API598-82

D343H美标法兰蝶阀主要技术参数

公称通径	DN（mm）	2"～36"
公称压力	PN（Mpa）	150Lb	300Lb
试验压力	强度试验	3.0	7.5
试验压力	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、海水等
适用温度	-29℃～425℃

D343H美标法兰蝶阀主要零件的材质

零件名称	材料
阀体	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
阀杆	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

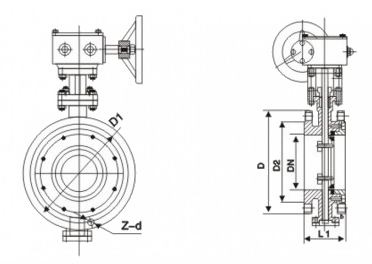

D343H美标法兰蝶阀外形结构图

D343H美标法兰蝶阀主要外形尺寸150LB

公称通径DN		尺寸
公称通径DN		L	D	D1	D2	b	Z-d
2"	50	108	152	120.5	92	16	4-19
2.5"	65	112	178	139.5	105	18	4-19
3"	80	114	190	152.5	127	19	4-19
4"	100	127	229	190.5	157	27	8-19
5"	125	140	254	216	186	27	8-22
6"	150	140	279	241.5	216	26	8-22
8"	200	152	343	298.5	270	29	8-22
10"	250	165	406	362	324	31	12-25
12"	300	178	483	532	381	32	12-25
14"	350	190	533	476	413	35	12-29
16"	400	216	597	540	470	37	16-29
18"	450	222	635	578	533	40	16-32
20"	500	229	699	635	584	43	20-32
24"	600	267	813	750	692	48	20-35
28"	700	292	927	864	800	71	28-35
32"	800	318	1060	978	914	81	28-41
36"	900	330	1168	1086	1022	90	32-41
40"	1000	410	1289	1200	1124	90	36-41

D343H美标法兰蝶阀主要外形尺寸150LB

公称通径DN		尺寸
公称通径DN		L	D	D1	D2	b	Z-d
2"	50	108	165	127	92	23	8-19
2．5	65	112	190	149	105	26	8-22
3"	80	114	210	168.5	127	29	8-22
4"	100	127	241	200	157	32	8-22
5"	125	140	279	235	186	35	8-22
6"	150	140	318	270	216	37	12-22
8"	200	152	381	330	270	42	12-25
10"	250	165	445	387.5	324	48	16-29
12"	300	178	521	451	381	51	16-32
14"	350	190	584	514.5	413	54	20-32
16"	400	216	648	571.5	470	58	20-35
18"	450	222	711	628.5	533	61	24-35
20"	500	229	775	686	584	64	24-35
24"	600	267	914	813	692	70	24-41
