J21W内外螺纹针型阀

品牌：	博雷特
型号：	J21W内外螺纹针型阀
材质：	不锈钢
规格：	DN6-DN15

13795450666

产品详情

J21W内外螺纹针型阀产品说明

J21W内外螺纹针型阀是由内外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，内外螺纹针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。

1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水，油，气等腐蚀性及非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

J21W内外螺纹针型阀性能规范

型号 Type	公称压力（MPa）Nominal pressure	试验压力（MPa）Test pressure			工作压力（MPa）Working pressure	工作温度（℃）Working temperature	适用介质 Applicable mediun
型号 Type	公称压力（MPa）Nominal pressure	壳体 Shell	密封（液） Seal	密封（气） Seal	工作压力（MPa）Working pressure	工作温度（℃）Working temperature	适用介质 Applicable mediun
J21W-16	1.6	2.4	1.76	0.6	1.6	P＜540℃	液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
J21W-40P	4.0	6.0	4.4	0.6	4.0	P＜540℃
J21W-160	16.0	24.0	17.6	0.6	16.0	C＜425℃
J21W-320P	32.0	48.0	35.2	0.6	32.0	C＜425℃

J21W内外螺纹针型阀主要零件材料

序号 NO.	零件名称 Part name	材质 Material
1	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
2	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
3	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	格南螺母 Gland Nut	20# A105 SS304 SS304L SS316 SS316L
7	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
9	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
10	带帽螺母Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

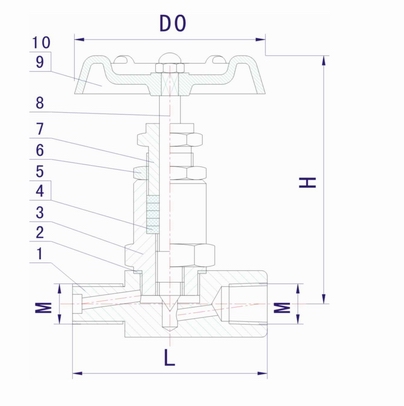

J21W内外螺纹针型阀外形结构图

J21W内外螺纹针型阀主要外形尺寸

型号	公称通径 DN Nominal bore	H	L	M	D0
J21W-JH-b-1	DN6	85	65	G1/4	60
J21W-JH-b-2	DN10	87	68	G1/2	60
J21W-JH-b-3	DN15	87	86	ZG3/4	70
J21W-JH-b-4	DN20	100	100	ZG1	80
