产品详情
Q41F天然气专用球阀
分享到：

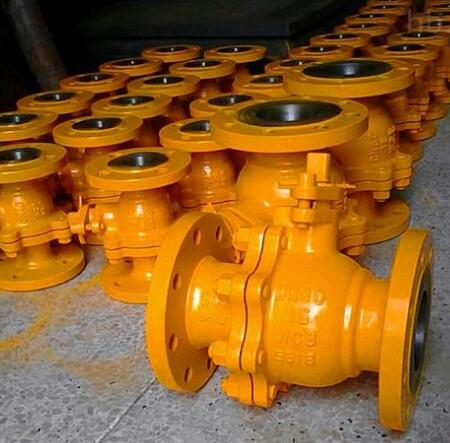

Q41F天然气专用球阀

品牌： 博雷特
型号： Q41F天然气专用球阀
材质： 铸钢，碳钢，不锈钢
规格： DN15-DN500
13795450666
产品详情

Q41F天然气专用球阀

Q41F天然气专用球阀该阀门采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合，手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动。

Q41F天然气专用球阀产品说明

Q41F天然气专用球阀该阀门采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合，手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动。

Q41F天然气专用球阀主要设计参数

设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN150mm
公称压力：PN1.6、2.5、4.0MP。

Q41F天然气专用球阀主要性能参数

公称压力壳体试验密封试验适用介质适宜温度
1.62.41.76液化气、天然气等-40~+80℃
2.53.752.75
4.06.04.4

Q41F天然气专用球阀主要零件材料

阀体、阀盖阀杆、球体密封面填料
WCB/不锈钢不锈钢不锈钢和聚四氟乙烯聚四氟乙烯

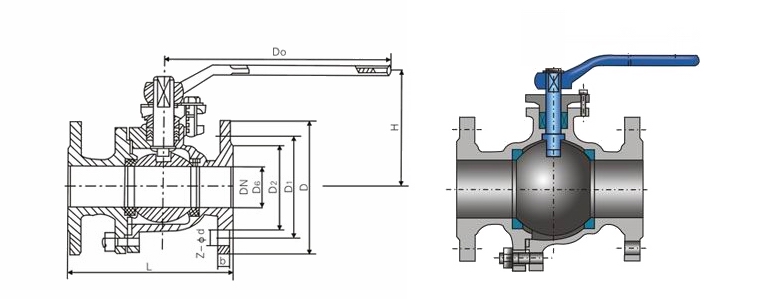

Q41F天然气专用球阀外形结构图

Q41F天然气专用球阀主要外形尺寸

公称通径、
DN(mm)		主要连接尺寸和外形尺寸（mm）重量
(kg)
LDD1D2Z-фdHbfDo
151309565454-141031621003
2014010575554-141121621604
2515011585654-141231621605
32165135100784-181501832508
40180145110854-1815618325011
502001601251004-1817220335014
652201801451208-1819722335020
802501951601358-1822222345028
1003202301901608-2325324445036
1254002702201888-2528628460062
1504003002502188-2527530480080
----------------------------
----------------------------
----------------------------
