产品详情

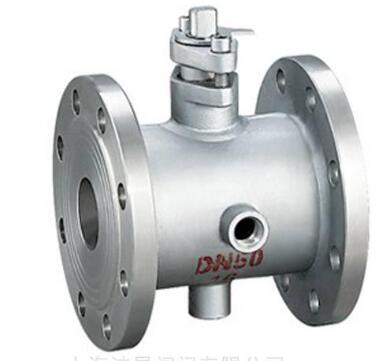

BQ41H夹套球阀
分享到：

BQ41H夹套球阀

品牌： 博雷特
型号： BQ41H夹套球阀
材质： 铸钢，碳钢，不锈钢
规格： DN15-DN500
13795450666
产品详情

BQ41H夹套球阀

BQ41F/BQ41H夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

BQ41F/BQ41H夹套球阀产品说明

BQ41F/BQ41H夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

BQ41F/BQ41H夹套球阀主要零件材质表：

序号零件名称材质序号零件名称材质
GBASTMGBASTM
1夹套25A1055球体

2阀座WCBA216-WCB6阀杆1Cr13A247-410
3阀体1Cr18Ni9TiSS3047填料柔性石墨
4密封圈PTFE、对位聚苯8填料压盖WCBA216-WCB

BQ41F/BQ41H夹套球阀技术规范：

设计标准ASMEB16.34GB/T12224
结构长度ASMEB16.10GB/T12221
连接法兰ASMEB16.34JB/T79
驱动方式手动、电动、气动
试验和检验JB/T9092 API 598
适用介质重油、胶类等易凝固介质

BQ41F/BQ41H夹套球阀外形结构图

BQ41F/BQ41H夹套球阀主要连接尺寸

公称通径 (DN)bLDEQHW管螺纹
(mm)(in)(mm)(in)P
203/4″191174011/2″58.5147101170G3/4″
251″25127502″62.5156106170G3/4″
4011/2″381656521/2″63.5181125250G3/4″
502″51178803″68218135250G3/4″
803″762291506″82275193350G3/4″
1004″1022542008″83300265420G3/4″
1506″15229225010″954033551000G3/4″
2008″20333030012″1004924101300G3/4″
----------------------------
----------------------------
----------------------------
